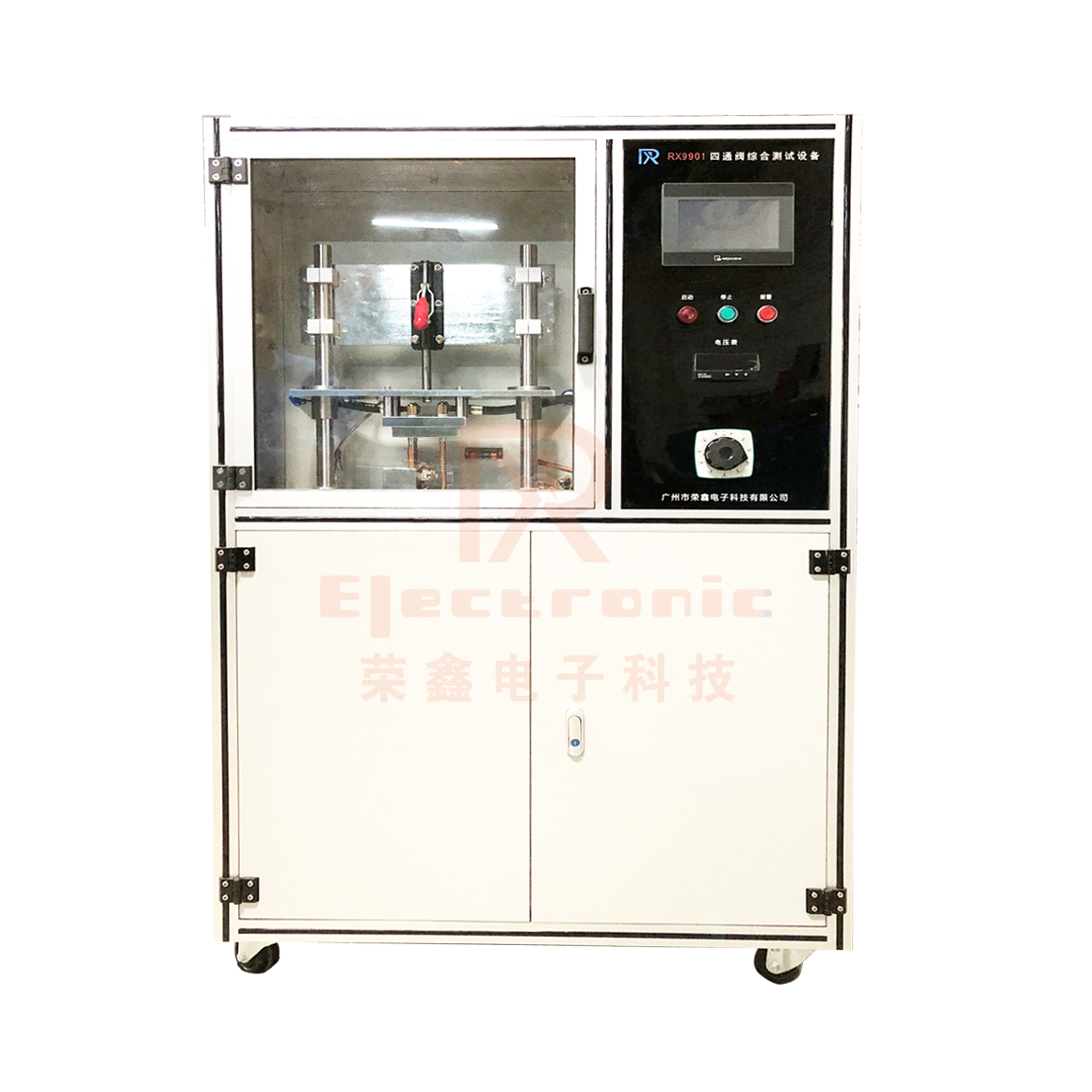

RX9901四通阀综合性能测试台
  RX9901四通阀综合性能测试台

一、    项目概况

1.设计、制造、验收标准:

1.1.机械安全性能满足:

GB5226.1—2002《机械安全 机械电气设备 第1部分:通用技术条件》

电气安全性能满足:

GB4793.1—1995《测量、控制和试验室用电气设备的安全要求  第1部分:通用要求》

1.2.ALT型泄漏检测器满足:

   Q/ZST 01—2003《ALT型泄漏检测器》标准

1.3.设计技术参数按本技术方案执行,未明确事项由双方协商确定。

2.本项目提供硬件包括:

工作台1套、工装夹具3套、电气控制系统1套。

3.本项目提供服务包括:

设计、制造、包装、运输、安装、调试直到乙方验收合格和质保期内服务的全部责任。质保期外,提供终生服务。

二、设备概况

2.1.该测试台专门用于检测电磁四通换向阀的各项性能,设备以触摸屏和PLC为控制核心,具备自动手动检测功能。具有外形美观大方,功能齐全,操作简便等优点,设备的精度高,运行稳定可靠,检测项目和步骤完全标准要求

2.2.结构设计说明:设备采用方钢和钢板焊接结构,主要有上下两部分组成;上部为仪器显示及电气安装区域,下部是管路安装区域。整机外观美观大方,设计高度符合人机工程要求,操作简单方便

2.3.电器设计:用手动调节调压器使工件线圈电压在要求范围,手动按钮电磁阀的得电和失电,从而控制排气,合理走线,使设备整洁美观;接地符合国家和行业相关标准;

2.4.气动原理设计 :手动控制电磁阀和手动球阀,对气路进行切换,实现充气、排气的动作

2.5.夹具设计说明:夹具全部采用45钢和Q235A钢板制作,表面镀装饰铬。根据工件的特点和要求,采用O型圈和其他密封材料密封工件端口。本设备提供两种四通阀工件各1套夹具

三、技术指标

3.1.供电电源:AC220V,50HZ.功率,约2KW;

3.2.气源:4Mpa以上洁净高纯氮气(由甲方提供);

3.3.运行环境:①湿度范围  38∽85%RH(不结露环境)

             ②温度范围  -10∽40℃

             ③无强电场、强磁场干扰

④气源压力稳定

3.4.工位数:1个;夹具适应产品STF-01、02、03三种型号

3.5.测试项目:①内部渗漏试验

             ②最高动作压力差试验

             ③最低动作压力差试验

3.6.压力表:0~6MPa两个,0~1.6MPa一个;数显,精度优于±0.5%

3.7.电压:数显, 精度优于±0.5%

3.8.流量计:小于等于4000cm³/min(电子流量计),误差±1%

3.  9. 高压电磁阀:日本SMC或国产优质品牌,耐压5MPa

3.10. 设备外型尺寸:长x宽x高=1400x900x1750(mm)参考值

3.11. 夹具适用于三种型号;每种型号提供1个。

3.12. 试件最大压力:6.0Mpa;

3.13.最低动作压差:0~0.6 Mpa(可调)

3.14.最高动作压差:0~6Mpa(可调)

3.15.测试内部泄漏量气压:0~2.5 Mpa(可调);

3.16.气源压力:0~15 Mpa(可调由客户提供);

3.17.换向时间:1-12S(可调);

3.18.流量:小于等于4000cm³/min(电子流量计),误差±1%。

3.19.具有测试气密性功能,能定时测试气密,气压0-6Mpa,定时0-5min(可设定),时间到可自动卸压。

3.20.四通阀线圈电源(AC0-250V)可调节
