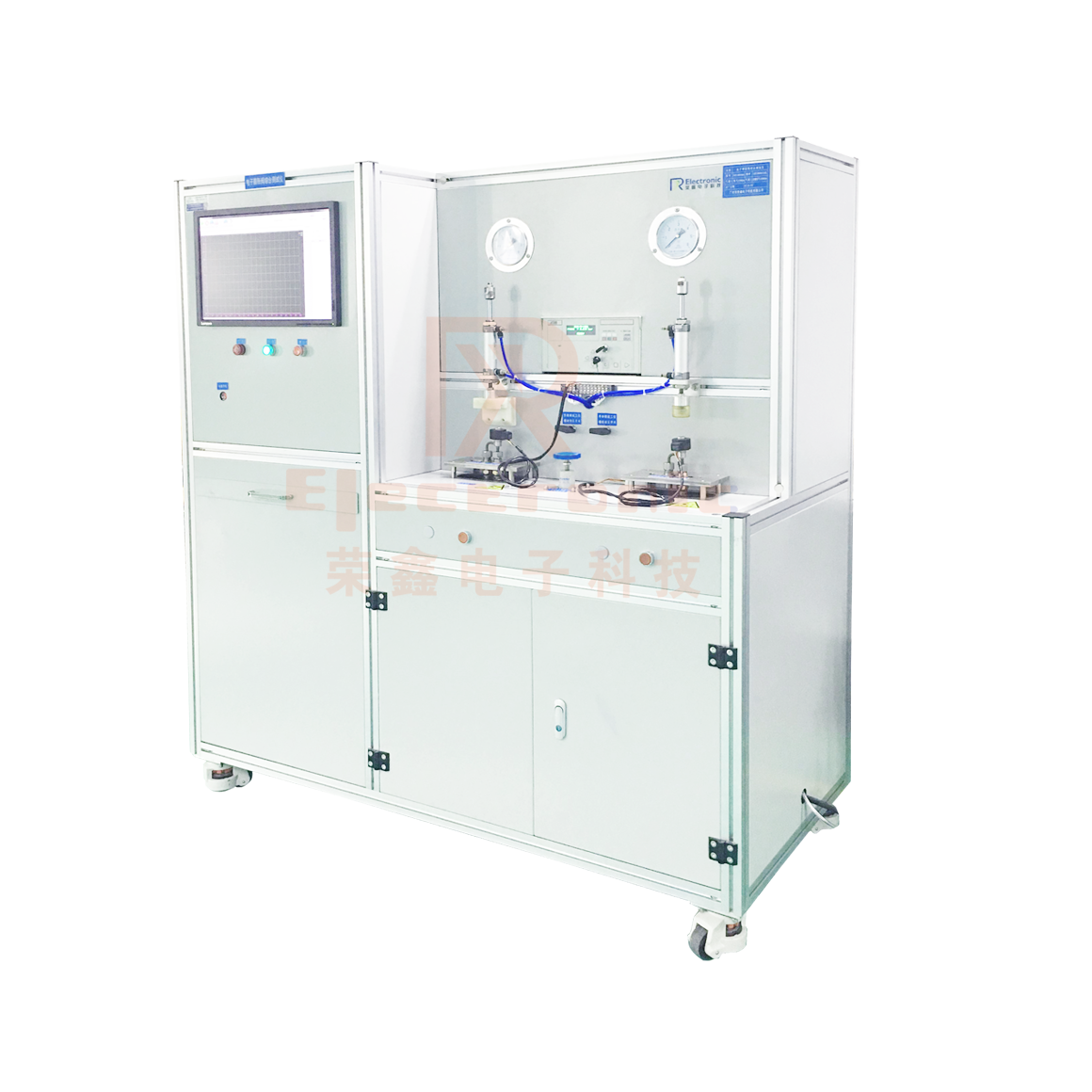

RX9902电子膨胀阀综合测试仪

一、概述

本机是根据JBT-10212、JBT-10386设计而成，适合测试电子膨胀阀的流量特性、开阀脉冲、阀口泄漏量、最大动作压差试验、逆向开阀压差、耐疲劳性试验等试验，采用进口电子数显流量计，流量测试误差±1.5%，可根据阀的开度需要任意设定脉冲数，并能显示出每个脉冲数的流量变化值。系统自动控制，输出试验压力比例可调，阀门输入脉冲数可设定，实时检测系统的压力、流量参数和脉冲数，可识别流量、压力突变点，通过计算机设定参数后一键开启试验，生成流量特性、阀口泄漏量参数曲线和记录试验结果；

二、技术指标

2．1．供电电源：AC220V,50HZ.功率，约1KW；

2．2．气源：6Mpa以上洁净高纯氮气；

2．3．运行环境：①湿度范围  38∽85％RH(不结露环境)

                ②温度范围  -10～40℃

                ③无强电场、强磁场干扰

④气源压力稳定

2．4．工位数：2个

2．5．测试项目：①内部泄漏量试验

                ②流量特性试验

                ③正向最大开阀压差试验

④逆向最大开阀压差试验

⑤耐疲劳性试验

2．6．数显压力表：精度优于±0.5%，瑞士HUBA，量程0~6MPa

2．7．数显气体流量计：精度优于±2%，法国ATEQ，量程0~10000L/H

2．8．电压电流:数显, 精度优于±0.5%，青智

三、设备功能及特点：

该测试台用于测试DPF（Q）型电子膨胀阀阀口泄漏量、流量特性、开阀脉冲试验、最大动作压差试验、逆向开阀压差、耐疲劳性试验等，手工装夹产品，一次装夹产品完成一个测试项目。通过专用测试软件，可实时数据显示，试验系统试验产品、试验方法、试验报告均以数据库形式存储和管理；可打印实验报告，可与OFFICE办公软件兼容，可编程试验报告，让用户可依据自己的特点设计编排。试验报告查询或调取方便，可以自动生成月报表、季度报表和年度报表；
